El doble acristalamiento GUARDIAN SELECT esta formado por dos o mas lunas separadas entre si por una cámara
de aire o algún otro gas deshidratado. La separación entre las lunas la proporciona un perfil intercalarlo en cuyo
interior se introduce un material deshidratante o tamiz. El conjunto permanece estanco gracias a una doble
barrera contra la humedad. El segundo sellantes, polisulfuro o silicona, asegura la adherencia entre las dos
luna y la integridad del sistema.
GUARDIAN SELECT, con su bajo coeficiente de transmisión térmica, es un buen aislante térmico, ya que disminu-
ye las perdidas de calor respecto a un vidrio monolítico. Por otra parte, la superficie interior del acristalamiento
permanece a una temperatura próxima a la de la habitación, aumentando la sensación del confort junto a la
ventana y disminuyendo el riesgo de condensaciones en invierno.
1
- Vidrio (Flotado, templado, laminado, etc.)
2
- Vidrio (Flotado, templado, laminado, etc.)
3
- Perfil intercalado
4
- Cámara de aire o rellena de gas deshidratado
5
- Desecante
6
- No pongo nada
7
- Butilo
8
- Polisulfuro o silicona

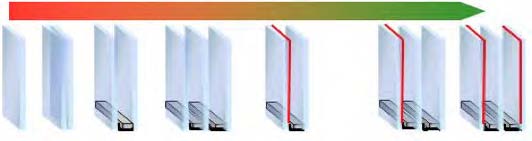

Mediante el siguiente grafico se aprecia claramente la comparativa de aislamiento térmico entre los diferentes
tipos de acristalamientos:
AISLAMIENTO TÉRMICO REFORZADO (ATR)
Vidrio de capa bajo emisito y/o control solar
Monolítico
D.A.
T.A.
Doble Acristalamiento - ATR
Triple Acristalamiento - ATR
5,7 W/m
2
K
3,3 W/m
2
K
2,9 W/m
2
K
2,5 W/m
2
K
a
a
a
2,7 W/m
2
K
1,6 W/m
2
K
1,0 W/m
2
K
2,6 W/m
2
K
2,0 W/m
2
K
a
a
0,9 W/m
2
K
0,5 W/m
2
K
Vidrios de cámara Guardian Select
1
4
2
7
3
6
8
5
